Гирлянда не держит режим работы

Как сделать чтобы гирлянда не мигала? Отвечу на вопрос и покажу практическое решение. Свои гирлянды я переделал — внес небольшие изменения в блок управления. Работа не сложная, справится любой человек умеющий пользоваться паяльником.

Ниже я объясню что нужно сделать на примере китайских светодиодных гирлянд и микросхем HJ1220, D-4 (XX803B) и 803-2a2.

В конце статьи вы найдёте фотографии других микросхем с указанием способа переделки. Эти фото предоставлены читателями, успешно перепаявшими свои гирлянды.

Зачем нужно чтобы гирлянда не мигала

Готовясь к Новогодним праздникам мы решили украсить светодиодными гирляндами крыльцо и уличную веранду, чтобы атмосфера праздника чувствовалась и на улице.

Решено — сделано! Приобрели, развесили, подключили, зажгли — красота! Мигают, мерцают, переливаются, создают праздничное настроение. Да и во дворе стало светлее, веселее и приятнее. Горели они у нас с вечера и до утра.

Прошли Новогодние праздники, убрали ёлку и прочую мишуру, а уличные гирлянды решили не убирать. Привыкли уже к ним. Красиво и подсветку небольшую в темноте дают. Решили оставить их насовсем.

И всё бы хорошо, но со временем стало напрягать постоянное мигание. Периодически происходит так, что четыре гирлянды соединённые последовательно, при включении начинают мигать вразнобой. Одна или две стартуют с произвольного режима. Получалось не очень эстетично. Приходилось поправлять. Со временем и мигание надоело, стали просто переводить их в режим постоянного свечения.

Но это хлопотно. Во-первых, гирлянд несколько и переключать надо каждую. Во-вторых, подвешены они довольно-таки высоко, с земли не достать. Чтобы переключить, к каждой приходится подняться, вставая на подставку или лестницу. Это заставило задуматься как сделать, чтобы гирлянды не мигали, а горели постоянным светом не меняя режим.

Человек я далёкий от электроники, но не безрукий, решил попробовать сделать всё самостоятельно. Начал с того, что изучил эту тему в интернете. Ответов нашёл много, но таких, чтобы было понятно неподготовленному человеку единицы.

Ответы типа: «Всё просто — надо закоротить тиристоры!» меня не устраивали. Про тиристоры я конечно слышал, но вряд ли смогу выделить их среди других деталей на плате.

Поэтому докопавшись до сути и добившись постоянного свечения гирлянд, я решил написать подробную инструкцию, доступную для любого человека, не знакомого с азами электроники.

Что нужно, чтобы убрать мигание светодиодной гирлянды

Для работы нам понадобятся:

1. Паяльник с припоем. Лучше использовать наиболее распространённый припой марки ПОС-61. У него низкая температура плавления, а значит можно не бояться перегрева радиоэлементов.
2. Небольшой отрезок тонкой проволоки. Толщину проволоки выбирайте такую, чтобы было удобно работать, но никак не меньше жилы соединяющей лампочки.
3. Отвёртка или нож для вскрытия блока управления.
4. Изолента. Не является обязательным элементом. Её я использую для закрытия кнопки, по завершении работы, чтобы меньше влаги попадало внутрь блока управления. В моём случае эксплуатация гирлянды планируется на улице.

Хорошо также иметь под рукой пинцет и кусачки. Пинцетом будет удобно держать проволоку в момент пайки, а кусачками можно убрать её излишки.

Вскрываю блок управления светодиодной гирляндой

Аккуратно вскрываю блок управления. Он открывается в двух местах. Маленькая крышечка в месте входа проводов и большая крышка закрывающая плату.

Я пытался выполнить работы сняв только маленькую крышку, но ничего не получилось. Это крайне неудобно. Большая часть платы находится далеко внутри. Поэтому советую снять обе крышки и вынуть плату из корпуса полностью. Так вам будет удобнее паять.

Для меня самым сложным в разборке блока управления было удаление термоклея. Его заливают под маленькую крышку в месте входа проводов. Каждый раз результат непредсказуем.

То проводки приклеятся к корпусу, то крышка прилипнет так, что её не открыть. Но отвёртка, нож и паяльник помогают освободить крышку и очистить место для пайки.

Как перепаять гирлянду чтобы не мигала, примеры

Освободив плату от корпуса и получив полный доступ к ней определяю, что конкретно в микросхеме надо закоротить, чтобы светодиодная гирлянда не мигала, а горела постоянно. Мне за всё это время попадались платы 3-х видов, какие показано на фотографиях ниже.

На микросхемах HJ1220 (CF2), D-4 (XX803B) — все детали собраны на одной стороне платы, а дорожки их соединяющие — на другой. И одна микросхема кардинально отличающаяся от всех предыдущих — 803-2a2. Все детали и дорожки собраны на одной стороне, другая сторона пустая.

На последней тиристоров в привычном виде нет. Платы отличаются друг от друга, поэтому и методы их распайки разные.

Плата HJ1220 с двумя тиристорами

Тиристоры хорошо видны. Значит надо поставить перемычку между контактами тиристоров так, чтобы они не работали. Расстояние между контактами в данном случае маленькое, поэтому я не использовал никакой проволоки, просто замкнул их припоем.

В левой части изображения ниже сторона платы на которой хорошо видны тиристоры. В правой части изображения видна пайка, это замкнутые между собой ножки тиристоров.

Плата HJ1220, вид с двух сторон

Переделывал гирлянду уже давно, больше года назад. Поэтому чистой, не паяной платы показать не могу. Результат работы обозначен на фото стрелками. Все отлично функционирует. Огни на гирлянде горят постоянным светом, не мигают.

Подобных плат много, но идея как сделать чтобы гирлянда не мигала, а горела постоянно у всех одинаковая. Нужно исключить из цепи тиристоры. Найдёте тиристоры на плате, замкнёте меж собой их ножки и гирлянда перестанет мигать, и будет гореть постоянно.

Плата D-4 (XX803B) с четырьмя тиристорами

Эта плата отличается от предыдущей количеством тиристоров. Принцип остаётся прежним. Замыкаем ножки тиристоров, тем самым исключаем их из цепи. Питание прерываться не будет.

Плата D-4 (XX803B) — вид с двух сторон

Соединив эти точки сделаем так, чтобы питание на лампочки подавалось сразу, независимо от контроллера XX803B. Я сделал как показано на фото, расстояние между контактами небольшое и можно соединить их используя только припой.

Результат моей работы виден на фото ниже слева. На второй гирлянде я соединил немного иначе, как на фото справа.

Плата D-4 (XX803B) — способы пайки

По окончании работы всё проверил, в обоих случаях гирлянды не мигают, а горят постоянно. Что и требовалось сделать.

Плата 803-2a2 без отдельных тиристоров

С такой микросхемой столкнулся впервые. Здесь всё отличается от предыдущих. Детали и дорожки собраны на одной стороне, вторая сторона платы пустая.

Информации о такой плате в инете не нашёл, потому стал пробовать сам. Отдельных тиристоров тут тоже нет, но есть какое-то устройство, которое управляет режимами мигания. Вот его и надо исключить из схемы.

Плата 803-2a2

Не буду вас мучить теорией, скажу сразу, что нужно соединить точки 1, 2 и 3. То есть подать постоянный ток на обе линии гирлянды в обход устройства, которое управляет режимами мигания.

На плате «803-2a2» расстояние между контактами больше, поэтому я использую кусок проволоки, которым соединяю все три точки.

Сначала я располагаю плату на ровной поверхности, прижимаю провода тяжелым предметом, чтобы при пайке ничего никуда не убежало. И соединяю указанные три точки при помощи проволоки и паяльника.

Плата 803-2a2. Процесс пайки по шагам 1 — 4

По окончании пайки проверил, всё работает как надо. Лампочки горят постоянно, не мигают. Значит всё сделано правильно, можно упаковывать плату в корпус.

Когда блок управления собран, я обычно заклеиваю изолентой кнопку, за ненадобностью.

Можно также обмотать изолентой корпус для удержания крышки, если не удалось её аккуратно снять, крепёжные элементы поломаны и она плохо держится.

Светодиодные гирлянды, которые перепаял чтобы горели постоянным светом

Я переделывал самые простые и недорогие гирлянды — вид «бахрома», со свисающими поводками — сосульками длиной 0,4 — 0,6 метра. Покупал у китайцев на AliExpress по цене около 400 рублей. Заявленная длина одной гирлянды 4,6 метра.

Фактически же это полная длина от вилки до розетки на другом конце. А бахрома с лампочками занимает всего 4 метра.

Сами по себе гирлянды выглядят довольно-таки хлипкими, но свою работу выполняют, светят в тёмное время круглый год.

Основываясь на собственном опыте эксплуатации могу сказать, что полтора — два года ежедневной работы в тёмное время суток они выдерживают без проблем. Большинство работает дольше.

Мне приходилось менять отдельные гирлянды. Все причины замены были вызваны механическими повреждениями. Либо ломались лампочки ударяясь о твёрдые предметы, либо переламывались проводки от постоянного раскачивания бахромы под воздействием сильного ветра.

Советы по переделке светодиодных гирлянд на постоянное свечение

Несколько моментов на которые следует обратить внимание когда вы занимаетесь переделкой гирлянд и размещением их на улице:

1. Проверяйте качество пайки. Лучше убедиться что всё соединено качественно и надёжно. Будет неприятно, если через неделю после того, как разместите гирлянду на своём месте, одна часть её начнёт мигать. Такое может случиться если в месте пайки оказался плохой контакт.
2. Не пытайтесь полностью исключить микросхему. Я встречал такие советы в сети. Для светодиодных гирлянд часть микросхемы нужна, так как светодиодные лампочки работают от постоянного тока а мы используем переменный.
3. У меня все блоки управления расположены под крышей. Осадки на них не попадают. Как они поведут себя при попадании влаги внутрь не проверял, и вам не советую. Убирайте их в защищённое место или закрывайте от осадков.

Примеры микросхем и способы их переделки чтобы убрать мигание гирлянды

Ниже, в галерее, вы найдёте фотографии различных плат успешно переделанных различными людьми.

Все опубликованные микросхемы и способы их перепайки опробованы и работают.

Ваша плата отличается от опубликованных на этой странице? Если Вам удалось заставить её гореть постоянно можете поделится опытом и дополнить список переделанных светодиодных гирлянд.

Заключение

Ничего сложного в такой работе нет. У меня получилось, а значит получится и у вас. Сделать так, чтобы гирлянда не мигала может любой человек умеющий держать в руках паяльник. Поэтому не бойтесь, берите инструменты в руки и приступайте к делу.

Буду рад если данная статья оказалась полезной для вас, и вы нашли в ней ответ на искомый вопрос.

Приходилось ли вам уже выполнять такую работу? С какими трудностями сталкивались вы? Время не стоит на месте, техника развивается, микросхемы совершенствуются. Думаю будут попадаться платы отличающиеся от описанных мной.

Если вы сталкивались с другими микросхемами или нашли более удобный и простой способ решить эту задачу, поделитесь опытом и выскажите своё мнение в комментариях. Ваши фотографии микросхем отличных от описанных в статье я размещу в разделе с примерами. Информация поможет найти правильное решение другим людям.

На этом у меня всё!

С уважением, Александр

Как отремонтировать светодиодную гирлянду своими руками

Светодиодные гирлянды пришли на смену обычным. Они выгодно отличаются от морально устаревших ламп накаливания своими характеристиками – долгим сроком службы, надежностью, эффективностью и безопасностью. Светодиодные rgb гирлянды используются в праздничной иллюминации, подсветке зданий и деревьев, в рекламе. Гирлянды отличаются своей конструкцией, характеристиками и схемой подключения. Можно выполнить ремонт гирлянды светодиодной своими руками – для этого требуется ознакомиться с конструктивными особенностями изделия.

Типы LED гирлянд

Светодиодная гирлянда «Бахрома»

Светодиодная электрогирлянда характеризуется такими параметрами как мощность, число светодиодов, схема строения, длина.

По конструкции изделия бывают:

• Традиционные. Представляют собой нить, на которой закреплены диоды. Имеют длину 5-12 метров.
• Световые занавесы — «дождь» или «водопад». Несколько светящихся нитей закреплены через определенный промежуток на одной.
• Бахрома. Гирлянда-штора на окно светодиодная является разновидностью дождиков, отличается меньшей длиной и разным уровнем нитей.
• Световые сетки. Нити соединены в сеть.
• Гирлянды для деревьев, которые называются клип-лайт.
• В форме шаров и сосулек.

Каждый из перечисленных видов находит свое применение в разных сферах.

Классифицировать гирлянды можно и по типу питания. Есть устройства, которые питаются от сети – их просто нужно включить в розетку. Изделия второго типа требуют подключения через понижающий трансформатор, так как работают от напряжения 12 В или 24 В. Они более безопасны – даже при повреждении изоляции человеку не угрожает опасность.

Конструкция и схема гирлянды

Плата блока управления светодиодной гирлянды

Внешне светодиодная гирлянда ничем не отличается от обычной. В ней также есть провода, лампы и управляющий блок, который является важнейшим элементом.

Блок представляет собой маленькую пластиковую коробку с кнопками, с помощью которых можно менять режим работы. Обычно изготавливается в качественном корпусе с уровнем защиты IP44. Уровень защиты зависит от помещения, в котором будет установлена гирлянда. На улице потребуются морозостойкие изделия. Внутри блока расположены припаянные провода. Также внутри есть плата, на которой припаяны контроллер, тиристоры, резисторы, конденсатор и диодные мосты. Дорогие модели могут быть оснащены предохранителем.

Схема гирлянды на светодиодах

Схема светодиодной елочной гирлянды

На блок питания поступает сетевое напряжение. Оно проходит через диодный мост и резисторы, затем его сглаживает конденсатор, после чего напряжение подается на питающий контроллер. При замыкании кнопки происходит переключение режимов. Контроллер управляет тиристорами, число которых зависит от количества каналов подсветки. После прохождения тиристоров напряжение поступает на светодиоды.

От количества выходов зависит разнообразие цветов подсветки. Если есть всего 2 линии, гирлянды будут работать в двух режимах – по очереди тускнуть и загораться. Более дорогие изделия могут иметь большее число каналов.

Основные причины неисправностей

Микросхема, являющаяся главным рабочим элементом, перегорает редко. К самым частым поломкам можно отнести:

• Некачественный контакт на проводах.
• Поломка одного из светодиодов.
• Неполадки с конденсатором.
• Перегорел резистор.
• Проблемы с диодным мостом или тиристорами.

Схема китайской гирлянды на лампочках может использовать дешевые некачественные компоненты, которые придется заменять.

Некачественная пайка

При отсутствии работы секции светодиодов необходимо проверить контакты платы

Если перестала работать гирлянда, в первую очередь проверяется качество соединений питающих и отходящих проводов. При слабом контакте устройство не будет получать напряжение. Эта проблема распространена в дешевых китайских гирляндах. Они производятся с использованием тонких жил, которые легко ломаются в местах соединения.

Для обеспечения надежного соединения места контакта нужно залить толстым слоем термоклея.

Перегорел светодиод

Прозвон проводов гирлянды мультиметром

В гирлянде светодиоды подключены последовательно. Если перегорел один элемент, работать перестанет вся цепочка. Ремонтировать схему нужно путем замены неработающего компонента. Для определения сломавшейся лампочки потребуется мультиметр. К концам щупов нужно ниткой примотать тонкие иголки для проверки диодов. Острие должно выступить на 5-8 мм. Сверху все нужно замотать плотным слоем изоленты.

В первую очередь гирлянду нужно отключить от электрической сети. Проверка начинается с последнего диода, так как именно к нему напрямую проводится провод питания с блока управления.

Если используется гирлянда на 12 или 24 В, от прикосновений щупами диод должен загореться. При питании 220 В нужно проверять показания, полученные мультиметром. Они будут практически одинаковы у рабочих элементов, на неисправном диоде будет зафиксирован обрыв. При таком методе нарушается целостность изоляции. Если проверялась уличная гирлянда, использовать ее можно будет только в помещении.

Хаотические мигания лампочек

При хаотичном моргании проблема заключается в электролитическом конденсаторе

При включении гирлянды может наблюдаться ситуация, когда диоды хаотично загораются с разной яркостью. Такое мерцание не связано с режимами работы и заводским эффектом, а вызвано именно проблемами в самой гирлянде.

Вероятная причина такого эффекта – пробой электролитического конденсатора. Он может вздуться, и это будет хорошо заметно невооруженным глазом. Сломанный компонент нужно заменить на аналогичный по номиналу. Значение емкости указано на корпусе элемента.

Если замена конденсатора не помогла, мог перегореть резистор. Для его проверки потребуется тестер. По маркировке нужно узнать номинальное сопротивление, а затем сверять с измеренным значением. При несоответствии параметров резистор нужно заменять на новый. После замены лампочки должны перестать мигать.

Не горит часть гирлянды

Проверка платы переподключением проводов

Отсутствие работоспособности одного из каналов может быть вызвано двумя причинами. Эти неполадки связаны с компонентами схемы – пробой тиристора или диода. Для проверки нужно отделить один проводок с нерабочего канала и подключить на соседний, заведомо исправный. Если он также не работает, неисправность связана с тиристором или диодом. Их нужно проверить мультиметром и заменить на новые.

Тусклый свет

Светодиоды на отдельном канале могут тускло гореть по сравнению с остальными. Это не связано с работой схемы контроллера, прозвонка компонентов также не даст результатов. Наиболее вероятная причина – провода. Их нужно осмотреть на наличие обрывов и перегибов. После нахождения проблемного участка нужно взять паяльник, разобрать провода и установить новые отрезки. Место контакта нужно надежно заизолировать с помощью термоусадочной трубки.

Создание гирлянды своими руками

Светодиоды для изготовления гирлянды

Гирлянда из светодиодов своими руками может быть не хуже магазинной. Создать ее несложно. Для этого понадобятся:

• паяльник;
• изолента;
• термоусадочная трубка;
• светодиоды;
• резисторы;
• блок питания.

Изготовление светодиодной гирлянды своими руками

Алгоритм работы следующий:

• Определение расстояния между диодами.
• Нанесение маркером меток на проводе в тех местах, где будет установлена лампа.
• Удаление в помеченных местах изоляции.
• Нанесение на участки припоя.
• Закрепление на припой светодиодов.
• Изоляция соединений. Также нужно сделать герметизацию с помощью силиконового герметика.
• Подключение токоограничивающего резистора и блока питания.

Для проверки системы можно подключить аккумуляторные батарейки или блок питания от зарядки смартфона.

Источник

Схема светодиодной гирлянды — 5 причин неисправности. Как починить своими руками.

Всем нам хорошо знакомы елочные гирлянды, состоящие из разноцветных лампочек. Однако в последнее время большую популярность приобретают изделия на основе led светодиодов.

Как они устроены, какую имеют схему подключения и что делать, если гирлянда перестала светиться, подробно рассмотрим в данной статье.

Что же из себя представляет гирлянда из светодиодов, хуже она или лучше обычной?

Внешне это почти то же самое изделие, что и раньше — провода, лампочки (светодиодные), блок управления.

Самый главный элемент — это конечно блок управления. Маленькая пластиковая коробочка, на которой указаны всевозможные режимы работы подсветки.

Меняются они простым нажатием кнопки. Сам блок может быть с довольно хорошо защищенным уровнем влаго и пылезащиты IP44.

Что у него внутри? Чтобы его вскрыть, острым кончиком ножа или тонкой отверткой поддеваете защелки снизу и скидываете защитную крышку.

Кстати, иногда она бывает приклеена, а не просто сидеть на защелках.

Первым делом, внутри увидите припаянные к плате провода. Более толстый провод, это как правило сетевой, подающий напряжение 220В.

Количество элементов платы, зависит в первую очередь от числа световых каналов гирлянды. В более дорогих моделях может присутствовать предохранитель.

Сетевое переменное напряжение через резисторы и диодный мост, уже в выпрямленном виде и сглаженное через конденсатор, подается на питающий контроллер.

При этом данное напряжение поступает через кнопку, разомкнутую в нормальном состоянии. Когда вы ее замыкаете, происходит переключение режимов контроллера.

Контроллер в свою очередь управляет тиристорами. Их число зависит от количества каналов подсветки. И уже после тиристоров выходное питание идет непосредственно на светодиоды в гирлянде.

Фактически эти две линейки диодов будут подключены по двум каналам последовательно. Соединяться они будут между собой в конечной точке — последнем светодиоде.

Если вас по какой-то причине раздражает мигание гирлянды и вы захотите, чтобы она ровно светилась только одним цветом, достаточно на обратной стороне платы, с помощью пайки закоротить катод и анод тиристора.

Чем более дорогая гирлянда у вас в распоряжении, тем больше отходящих каналов и проводков будут уходить от платы управления.

При этом, если проследить по дорожкам платы, один из выводов сетевого напряжения, всегда подается напрямую на конечный светодиод гирлянды, минуя все элементы схемы.

Ситуации с неисправностями гирлянды бывают самыми разнообразными.

Примерно в 5-10% всех случаев.

Если у вас вдруг перестала работать подсветка, в первую очередь всегда проверяйте именно пайку питающих и отходящих проводов. Вполне возможно, что весь контакт держался только за счет термоклея.

Стоит пошевелить проводок и контакта как ни бывало.

Чтобы такого не происходило, все контакты после припаивания должны быть залиты толстым слоем термоклея.

А еще при зачистке таких жил, советуют использовать не нож, а зажигалку. Вместо состругивания изоляции лезвием, слегка нагрейте и расплавьте ее огнем зажигалки.

После чего, ногтями просто снимите внешний слой, не повреждая сами жилы.

Если контакты проводов в порядке и вы грешите на один из диодов, как можно проверить его неисправность? И самое главное, как его найти среди всей череды лампочек?

Прежде всего выключаете гирлянду из розетки. Начинаете с последнего диода. На него напрямую с блока управления приходит провод питания.

К этой же ножке припаян отходящий проводник. Он идет на следующую ветку светового канала. Вам же нужно тестировать диод между его двумя проводами питания (вход-выход).

Понадобится мультиметр и его несколько модернизированные щупы.

К кончикам щупов тестера, ниткой плотно приматываете тонкие иголки так, чтобы их острие выступало максимум на 5-8мм.

Сверху все заматываете плотным слоем изоленты.

Так как светодиоды припаяны, то просто вытащить их из лампочки как в обычных гирляндах здесь не получится.

Поэтому придется протыкать изоляцию жил, чтобы добраться до медных жил проводков. Переключаете мультиметр в режим прозвонки диодов.

И начинаете последовательно протыкать питающие провода возле каждого подозрительного диода.

Если у вас гирлянда не 220В, а 12В или 24В, которая подключается вот от такого блока питания:

то исправный светодиод от батарейки мультиметра должен загореться.

Если это подсветка 220V, то сверяете показания мультиметра.

Метод конечно варварский и повреждающий изоляцию, зато вполне рабочий. Правда уличные гирлянды после таких проколов, лучше вне помещений уже не использовать.

Бывает ситуация, когда вы включаете гирлянду и она у вас начинает хаотически мигать, то ярче, то тусклее. Сама собой перебирает каналы.

В общем складывается впечатление, что это не какой-то заводской эффект, а как будто гирлянда «сошла с ума».

Чаще всего проблема здесь заключается в электролитическом конденсаторе. Он немного может вздуться, вспухнуть, причем это будет хорошо заметно даже не вооруженным глазом.

Все решается его заменой. Номинал указан на корпусе, так что без труда можно приобрести и подобрать аналогичный в магазинах радиодеталей.

Если поменяли конденсатор, а эффекта это не дало, где искать далее? Скорее всего сгорел один из резисторов (пробит). Пробой визуально определить довольно проблематично. Понадобится тестер.

Делаете замеры сопротивления, предварительно по маркировке узнав его номинальное (нормальное) значение. Если не соответствует — меняете.

Когда полностью не работает какой-либо из каналов на гирлянде, причины может быть две.

Например, пробой на одном из тиристоров или диодов отвечающих за него.
Чтобы убедиться в этом наверняка, просто отпаиваете проводок этого канала на плате со своего места и подключаете туда соседний канал, заведомо рабочий.

И если при этом другой канал, также перестает работать, то значит проблема не в самой гирлянде, а в компонентах его платы — тиристоре или диоде.

Проверяете их мультиметром, находите подходящие по параметрам и меняете.

Попадаются и не совсем очевидные аварии, когда светодиоды отдельного канала, вроде бы и горят, но довольно тускло по сравнению с остальными.

Что это значит? Схема контролера работает нормально. При нажатии кнопки, все режимы переключаются.

Прозвонка тестером параметров диодного моста и сопротивлений также не выявляет проблем. В этом случае остается грешить только на провода. Они и так довольно хилые, а при надрыве такого многожильного провода его сечение уменьшается еще больше.

В итоге гирлянда просто не способна запустить светодиоды в номинальном режиме яркости, так как им элементарно не хватает напряжения. Как найти в длинной гирлянде эту надорванную жилку?

Для этого вам придется ручками пройтись вдоль всей линии. Включаете гирлянду и начинаете шевелить проводки возле каждого светодиода, пока вся подсветка не загорится в полную силу.

По закону Мерфи, это может быть самый последний отрезок гирлянды, так что наберитесь терпения.

Как только находите этот участок, берете в руки паяльник и разбираете провода на светодиоде. Зачищаете их зажигалкой и заново все паяете.

После чего изолируете место пайки термоусадкой.

Источник

Всем нам хорошо знакомы елочные гирлянды, состоящие из разноцветных лампочек. Однако в последнее время большую популярность приобретают изделия на основе led светодиодов.

Как они устроены, какую имеют схему подключения и что делать, если гирлянда перестала светиться, подробно рассмотрим в данной статье.

Из чего состоит елочная гирлянда

Что же из себя представляет гирлянда из светодиодов, хуже она или лучше обычной?

Внешне это почти то же самое изделие, что и раньше — провода, лампочки (светодиодные), блок управления.

Самый главный элемент — это конечно блок управления. Маленькая пластиковая коробочка, на которой указаны всевозможные режимы работы подсветки.

Меняются они простым нажатием кнопки. Сам блок может быть с довольно хорошо защищенным уровнем влаго и пылезащиты IP44.

Что у него внутри? Чтобы его вскрыть, острым кончиком ножа или тонкой отверткой поддеваете защелки снизу и скидываете защитную крышку.

Кстати, иногда она бывает приклеена, а не просто сидеть на защелках.

Первым делом, внутри увидите припаянные к плате провода. Более толстый провод, это как правило сетевой, подающий напряжение 220В.

На плате припаяны:

Количество элементов платы, зависит в первую очередь от числа световых каналов гирлянды. В более дорогих моделях может присутствовать предохранитель.

Схема светодиодной гирлянды

Сетевое переменное напряжение через резисторы и диодный мост, уже в выпрямленном виде и сглаженное через конденсатор, подается на питающий контроллер.

При этом данное напряжение поступает через кнопку, разомкнутую в нормальном состоянии. Когда вы ее замыкаете, происходит переключение режимов контроллера.

Контроллер в свою очередь управляет тиристорами. Их число зависит от количества каналов подсветки. И уже после тиристоров выходное питание идет непосредственно на светодиоды в гирлянде.

Чем больше таких выходов, тем разнообразнее цветовых расцветок может иметь изделие. Если их всего два, это означает, что только две части (или половинки) гирлянды будут работать в различных режимах — одни лампочки тухнуть, другие загораться и т.д.

Фактически эти две линейки диодов будут подключены по двум каналам последовательно. Соединяться они будут между собой в конечной точке — последнем светодиоде.

Если вас по какой-то причине раздражает мигание гирлянды и вы захотите, чтобы она ровно светилась только одним цветом, достаточно на обратной стороне платы, с помощью пайки закоротить катод и анод тиристора.

Чем более дорогая гирлянда у вас в распоряжении, тем больше отходящих каналов и проводков будут уходить от платы управления.

При этом, если проследить по дорожкам платы, один из выводов сетевого напряжения, всегда подается напрямую на конечный светодиод гирлянды, минуя все элементы схемы.

Ситуации с неисправностями гирлянды бывают самыми разнообразными.

Примерно в 5-10% всех случаев.

Можно даже составить условный рейтинг неисправностей светодиодной гирлянды (по порядку и частоте повреждений):

Если у вас вдруг перестала работать подсветка, в первую очередь всегда проверяйте именно пайку питающих и отходящих проводов. Вполне возможно, что весь контакт держался только за счет термоклея.

Стоит пошевелить проводок и контакта как ни бывало.

Чтобы такого не происходило, все контакты после припаивания должны быть залиты толстым слоем термоклея.

А еще при зачистке таких жил, советуют использовать не нож, а зажигалку. Вместо состругивания изоляции лезвием, слегка нагрейте и расплавьте ее огнем зажигалки.

После чего, ногтями просто снимите внешний слой, не повреждая сами жилы.

Если контакты проводов в порядке и вы грешите на один из диодов, как можно проверить его неисправность? И самое главное, как его найти среди всей череды лампочек?

Прежде всего выключаете гирлянду из розетки. Начинаете с последнего диода. На него напрямую с блока управления приходит провод питания.

К этой же ножке припаян отходящий проводник. Он идет на следующую ветку светового канала. Вам же нужно тестировать диод между его двумя проводами питания (вход-выход).

Понадобится мультиметр и его несколько модернизированные щупы.

К кончикам щупов тестера, ниткой плотно приматываете тонкие иголки так, чтобы их острие выступало максимум на 5-8мм.

Сверху все заматываете плотным слоем изоленты.

Так как светодиоды припаяны, то просто вытащить их из лампочки как в обычных гирляндах здесь не получится.

Поэтому придется протыкать изоляцию жил, чтобы добраться до медных жил проводков. Переключаете мультиметр в режим прозвонки диодов.

И начинаете последовательно протыкать питающие провода возле каждого подозрительного диода.

Если у вас гирлянда не 220В, а 12В или 24В, которая подключается вот от такого блока питания:

то исправный светодиод от батарейки мультиметра должен загореться.

Если это подсветка 220V, то сверяете показания мультиметра.

Метод конечно варварский и повреждающий изоляцию, зато вполне рабочий. Правда уличные гирлянды после таких проколов, лучше вне помещений уже не использовать.

Бывает ситуация, когда вы включаете гирлянду и она у вас начинает хаотически мигать, то ярче, то тусклее. Сама собой перебирает каналы.

В общем складывается впечатление, что это не какой-то заводской эффект, а как будто гирлянда «сошла с ума».

Чаще всего проблема здесь заключается в электролитическом конденсаторе. Он немного может вздуться, вспухнуть, причем это будет хорошо заметно даже не вооруженным глазом.

Все решается его заменой. Номинал указан на корпусе, так что без труда можно приобрести и подобрать аналогичный в магазинах радиодеталей.

Если поменяли конденсатор, а эффекта это не дало, где искать далее? Скорее всего сгорел один из резисторов (пробит). Пробой визуально определить довольно проблематично. Понадобится тестер.

Делаете замеры сопротивления, предварительно по маркировке узнав его номинальное (нормальное) значение. Если не соответствует — меняете.

Когда полностью не работает какой-либо из каналов на гирлянде, причины может быть две.

Например, пробой на одном из тиристоров или диодов отвечающих за него.
Чтобы убедиться в этом наверняка, просто отпаиваете проводок этого канала на плате со своего места и подключаете туда соседний канал, заведомо рабочий.

И если при этом другой канал, также перестает работать, то значит проблема не в самой гирлянде, а в компонентах его платы — тиристоре или диоде.

Проверяете их мультиметром, находите подходящие по параметрам и меняете.

Попадаются и не совсем очевидные аварии, когда светодиоды отдельного канала, вроде бы и горят, но довольно тускло по сравнению с остальными.

Что это значит? Схема контролера работает нормально. При нажатии кнопки, все режимы переключаются.

Прозвонка тестером параметров диодного моста и сопротивлений также не выявляет проблем. В этом случае остается грешить только на провода. Они и так довольно хилые, а при надрыве такого многожильного провода его сечение уменьшается еще больше.

В итоге гирлянда просто не способна запустить светодиоды в номинальном режиме яркости, так как им элементарно не хватает напряжения. Как найти в длинной гирлянде эту надорванную жилку?

Для этого вам придется ручками пройтись вдоль всей линии. Включаете гирлянду и начинаете шевелить проводки возле каждого светодиода, пока вся подсветка не загорится в полную силу.

По закону Мерфи, это может быть самый последний отрезок гирлянды, так что наберитесь терпения.

Как только находите этот участок, берете в руки паяльник и разбираете провода на светодиоде. Зачищаете их зажигалкой и заново все паяете.

После чего изолируете место пайки термоусадкой.

• 1 месяц спустя…

• 1 месяц спустя…

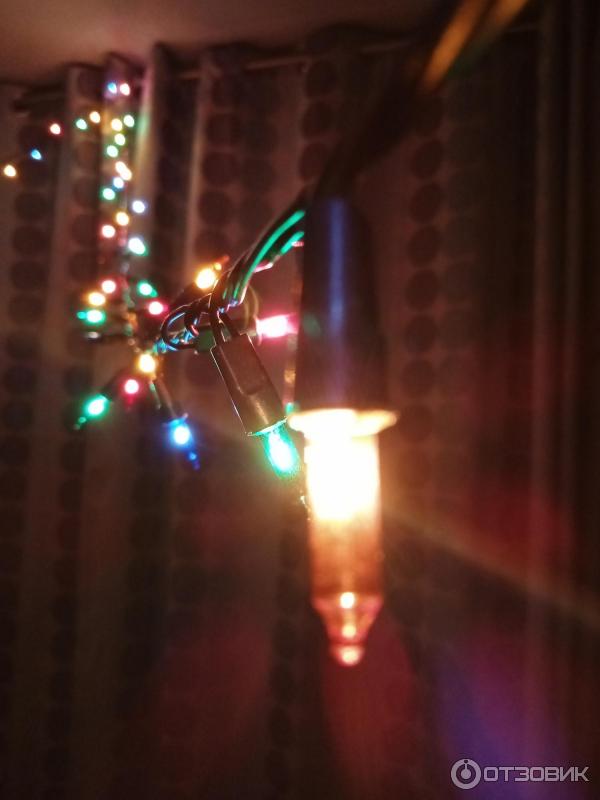

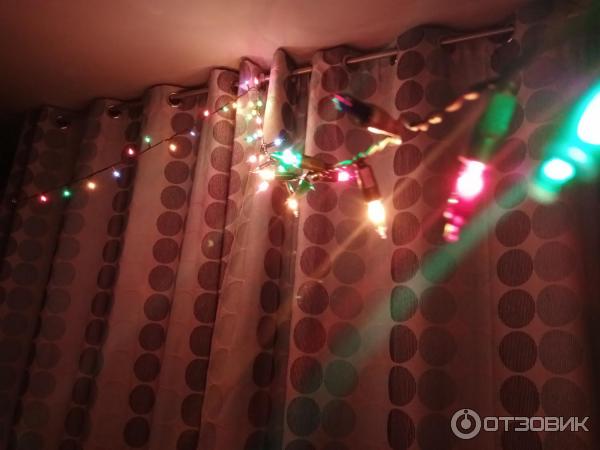

Что делать, если у гирлянды нет кнопки и она неистово мигает без статичного режима? Если тоже столкнулись с такой проблемой, сейчас расскажу, как я справилась с этой как оказалось простой задачкой.
Каждый год покупаю гирлянды. И каджый год оставляю их при переезде. Новый год — куда ж без них!

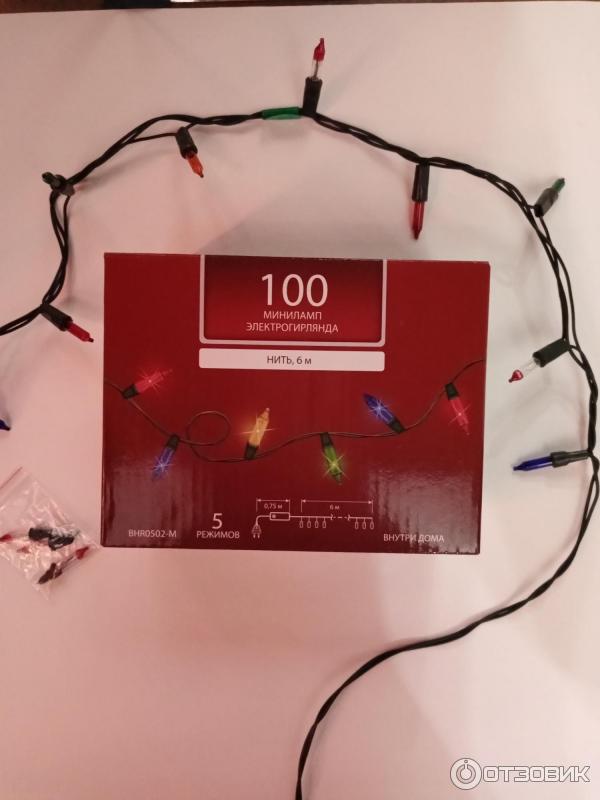

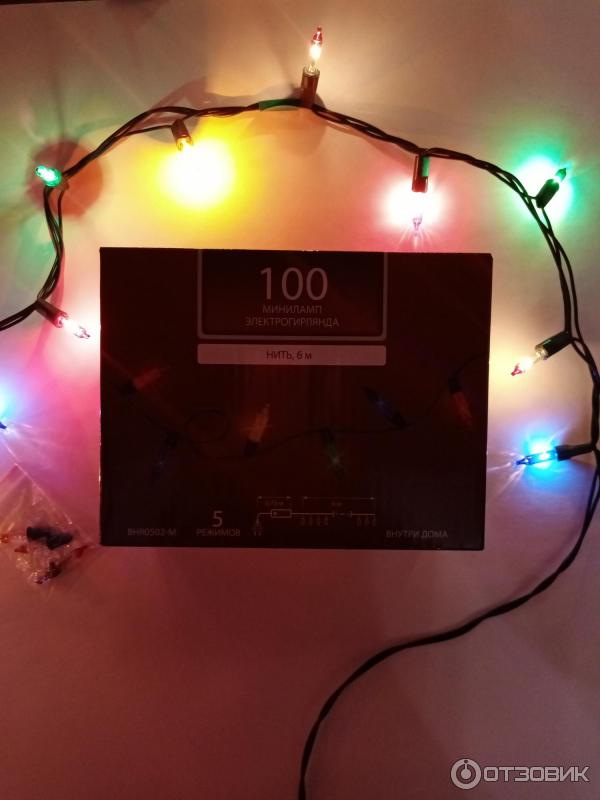

В этот раз взяла самую простую за 400 р с доставкой из «Метро» в Сбермаркете. Что для меня было важно в этом прекрасном элементе праздничного настроения:

1Чтоб светило.

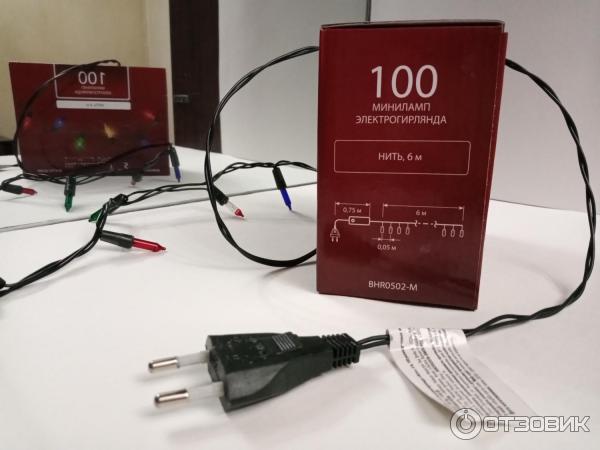

2Чтоб была кнопка переключения режимов.
3Потому что я не фанат быстрого мигания.
Итого: с легкой руки азиатского производителя мы остались наедине лишь с первым пунктом.

• Цитата

все гениальное просто. чем проще тем надежнее.
